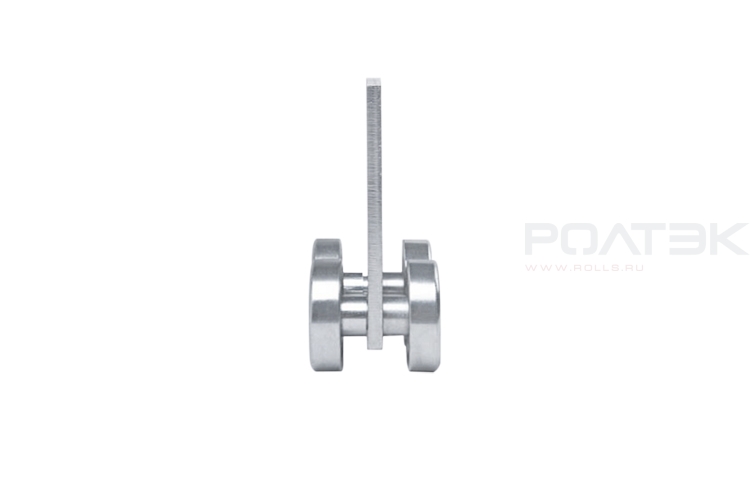

Тележка RC55 универсальная

Код: 212.RC55

0.8 кг

Максимальная нагрузка

Грузоподъемность тележки - до 200 кг Высокотемпературный режим

Описание

Основой тележек системы 212 является прямоугольная пластина, которая может быть использована в качестве заготовки под изготовление необходимых отверстий. Изделия применяются для производства складского, торгового и промышленного оборудования, камер порошковой окраски, сушильных камер, транспортных систем различного назначения.

Внимание! При выполнении сварочных работ необходимо исключить возможность протекания сварочного тока через подшипники роликов тележки.

Тележки RC55 универсальные поставляются в двух исполнениях:

Код	Наименование	Температурный режим эксплуатации
212.RC55	Тележка RC55 универсальная	от -60°С до +90°С
212.RC55.В	Тележка RC55 универсальная (высокотемпературная)	от -20°С до +230°С в режиме цикла*

* - Рекомендуемая длительность производственного цикла 1 час.

Показать полностью

Предприятие-изготовитель оставляет за собой право без уведомления потребителя вносить изменения, не ухудшающие качество изделия и не изменяющие его функциональные свойства, в конструкцию изделия, комплектацию или технологию изготовления.

Тележка RC55 универсальная применяется или может применяться с приведенными ниже изделиями:

Комплектующие для ворот

Направляющая МИКРО/RC55
010

Эскиз служит для наглядного изображения изделия. Все размеры указаны для справки и могут незначительно отличаться от фактических.

Распечатать Эскиз

Скачать 3D модель в формате STEP

* Формат STEP является универсальным форматом и предназначен для обмена данными между CAD, CAM, CAE и PDM – системами, такими как КОМПАС 3D, AutoCAD, SolidWorks и др.
Большинство программ поддерживает команды для преобразования файлов STEP в требуемый формат, например, DWG и пр.

Например, открыть деталь в "AutoCAD 2018" можно через вкладку "Вставка" -> панель "Импорт" -> STEP.
В "Компас-3D v16" и "SolidWorks 2016" - через вкладку "Файл" -> "Открыть", формат STEP распознается автоматически.

При скачивании 3D модели, убедительная просьба, сверять размеры изделия с эскизом. В случае несоответствия просим сообщить через форму обратной связи.

Руководство по эксплуатации высокотемпературных тележек:

Общие требования:

Максимальная температура эксплуатации + 230° С;
Рекомендуемая длительность нахождения тележек под воздействием максимально высокой температуры не более 30 минут. Периоды нагрева необходимо чередовать с периодами естественного охлаждения той же временной продолжительности;
Не допускается превышать максимальную грузоподъемность тележек;
Не допускается использование более 2-х тележек на одном подвесе;
Не допускается эксплуатация тележек без уплотнительных колец;
При выполнении сварочных работ необходимо исключить возможность протекания сварочного тока через подшипники роликов тележек.

Эксплуатация в покрасочной камере:

Не допускать попадания краски на тележки и внутрь направляющей;
Не погружать тележки в растворители и разбавители во избежание вымывания высокотемпературной смазки.
